Сигнализатор загазованности САКЗ-МК-3 DN 25

Система автоматического контроля загазованности САКЗ-МК-3 DN25 НД (СН4+СО) с БСУ-К контролирует содержания природного газа (СН4) и оксида углерода (СО) в воздухе помещений, при превышении пороговых значений сигнализирует, через выдачу световой и звуковой сигнализации, и закрывает клапан. Сигнализаторы загазованности непрерывно анализируют окружающий воздух на содержание контролируемых газов, БСУ-К контролирует состояние сигнализаторов в котельной, а также наличие и состояние клапана КЗЭУГ или КЗГЭМ-У.

Сигнализатор загазованности САКЗ-МК-3 управляет импульсным клапаном нормально открытым КЗЭУГ или КЗГЭМ-У. Клапан допускается устанавливать вертикально и горизонтально. Сигнализатор контролирует исправность клапана, соединительного кабеля, положение клапана. Сигнализаторы имеет выходы для выдачи сигналов на другие внешние устройства. Датчик сигнализатора на природный газ устанавливается не менее одного на каждые 80 м2, датчик сигнализатора на угарный газ не менее одного на каждые 200 м2. К системе могут подключаться GSM извещатель, пожарные датчики, диспетчерский пульт. Возможность подключения дублирующих сигнализаторов (датчиков загазованности) СЗ-1-2Г, СЗ-2-2В в неограниченном количестве. Максимальная длина кабелей между сигнализаторами и БСУ-К - не более 50 м, между БСУ-К и клапаном – не более 20 м, между БСУ-К и пультом ПД – не более 400 м.

Система служит для оповещения персонала световым и звуковым сигналами при возникновении опасных концентраций газа и управления импульсным клапаном с ручным взводом. Энергозависимая система (клапан при отключении электропитания закрывается) с двумя порогами срабатывания (1 порог — только звуковая и световая сигнализация, 2 порог — дополнительно закрытие клапана). Система контроля загазованности САКЗ-МК-2 в стандартной поставке предназначена под низкое давление газа (НД), по дополнительному заказу, возможна поставка системы под среднее давление газа (СД). В системе САКЗ-МК-2 возможно подключение неограниченного числа дополнительных сигнализаторов.

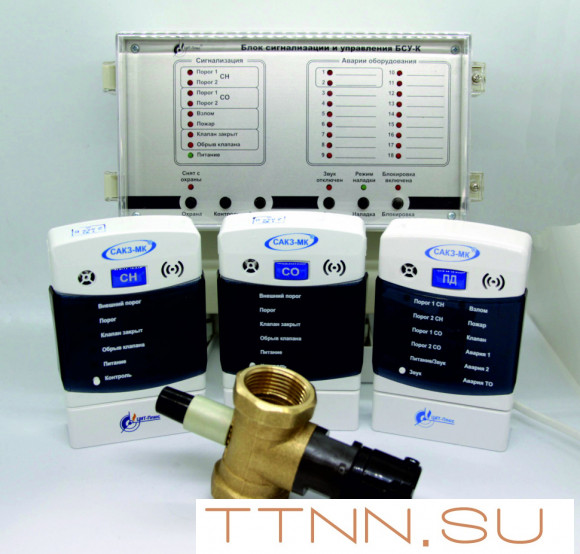

Система САКЗ-МК-3 состоит из датчика сигнализатора СЗ-1 (природный газ), датчика сигнализатора СЗ-2 (оксид углерода), блока БСУ-К (для сигнализации и управления), и клапана КЗЭУГ или КЗГЭМ-У (DN = 15÷150, PN — до 0,4 МПа), соединительного кабеля с разъемами длиной 10 метров.

Характеристики САКЗ-МК-3:

• Тип сигнализатора: промышленный;
• Контролируемый газ: CO оксид углерода;
• Порог срабатывания: 20 мг/м3, 100 мг/м3;
• контролируемый газ: CH4 метан;
• порог срабатывания: 10 %, 20%;
• Время срабатывания: 1 с;
• Длина по RS-485: до 1 км;
• Контроль состояния клапана;
• Управление клапаном: КЗЭУГ или КЗГЭМ-У (из латуни);
• Управляющее напряжение клапаном: 40 В;
• Питание сигнализатора: 220 В;
• рабочая температура: -10 ... 50 °С;
• срок службы сенсора: 5 лет;

Состав САКЗ-МК-3:

• Сигнализатор природного газа СЗ-1-2Г;
• Сигнализатор угарного газа СЗ-2-2В;
• БСУ-К (блок для сигнализации и управления котельной);
• ПД (пульт диспетчерский);
• Клапан соответствующего диаметра и кабель;
