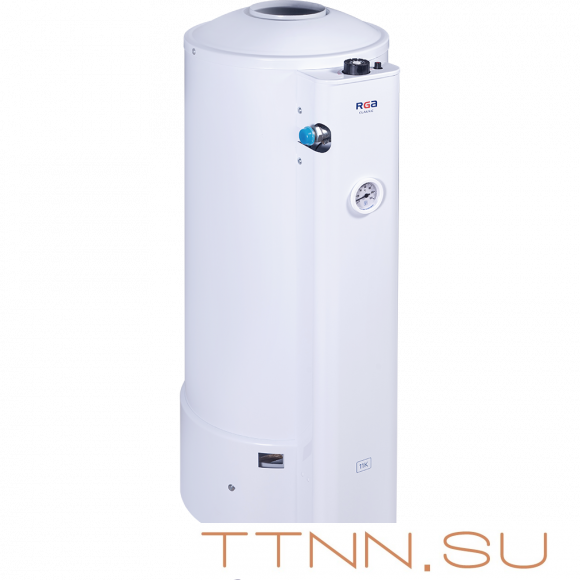

Комбинированный газовый котел RGA Classic 11K (аналог АОГВк-11.6 ЖМЗ)

Напольный двухконтурный котел Ростовгазоаппарат RGA Classic 11k (аналог Жуковского котла АОГВК завода ЖМЗ) представляет собой газовый бытовой аппарат с водяным контуром и предназначен для отопления и горячего водоснабжения помещений ориентировочной площадью до 125 м2. Котел RGA Classic-11k АОГВк-11,6-3 модель 2210-076 исп.10 является полностью энергонезависимым и оснащается автоматикой TGV, аналог SIT. Система отопления для такого котла может быть открытой или закрытой, а так же допускается устанавливать циркуляционный насос.

Аппарат работает на природном или сжиженном газе с номинальным давлением соответственно 1274 Па или 2940 Па (130 мм вод. ст или 300 мм вод. ст.) и обеспечивает стабильную работу при давлении природного газа в диапазоне 65 мм вод. ст. ... 280 мм вод. ст.

Устройство аппарата RGA Classic

Аппарат состоит из следующих основных частей: теплообменника, крышки облицовки, горелки основной, кожуха, запальной горелки, блока газового. Автоматика TGV обеспечивает: стабилизацию давления газа на основную горелку, под держание заданной температуры воды, включение основной горелки при наличии пламени на запальной горелке, выключение аппарата при погасании запальной горелки, при отсутствии разрежения в дымоходе.
Автоматика состоит из: блока газового, датчика тяги, термопары, запальной горелки (пилотной), пьезорозжига; термопрерывателя.
Блок газовый состоит из: терморегулятора, магнитного клапана, стабилизатора.

При работе аппарата на отопление и горячее водоснабжение вода на хозяйственные нужды может подаваться кратковременно (до 30 минут) или долгосрочно (но не более 2-х часов во избежание нарушения температурного режима системы отопления).
При кратковременном расходе горячей воды или расходе до 3,6 л/мин, протекающая через змеевик вода нагревается без нарушения работы отопительной системы не перекрывать в отопительный сезон.

В летнее время и при долгосрочном режиме необходимо:

— отключить систему отопления, перекрыв трубопровод обратной воды

— перенастроить терморегулятор на максимальную температуру.

1 — теплообменник; 2 — газовый клапан; 3 — горелка основная; 4 — труба газовая; 5 — крышка облицовки; 6 — кожух; 7 — юбка; 8 — искровой электрод; 9 — кабель пьезо; 10 — запальная горелка (пилотная); 11 — датчик тяги; 12 — термопара; 13 — ручка указатель терморегулятора (кнопка магнитного клапана); 14 — крышка с пьезорозжигом; 15 — термопрерыватель; 16 — зеркало; 17 — обтекатель; 18 — крышка газоотводящего.
